Plugstation Detector de Raio

Sensor de detecção de descargas elétricas.

Monitore atividades elétricas atmosféricas.

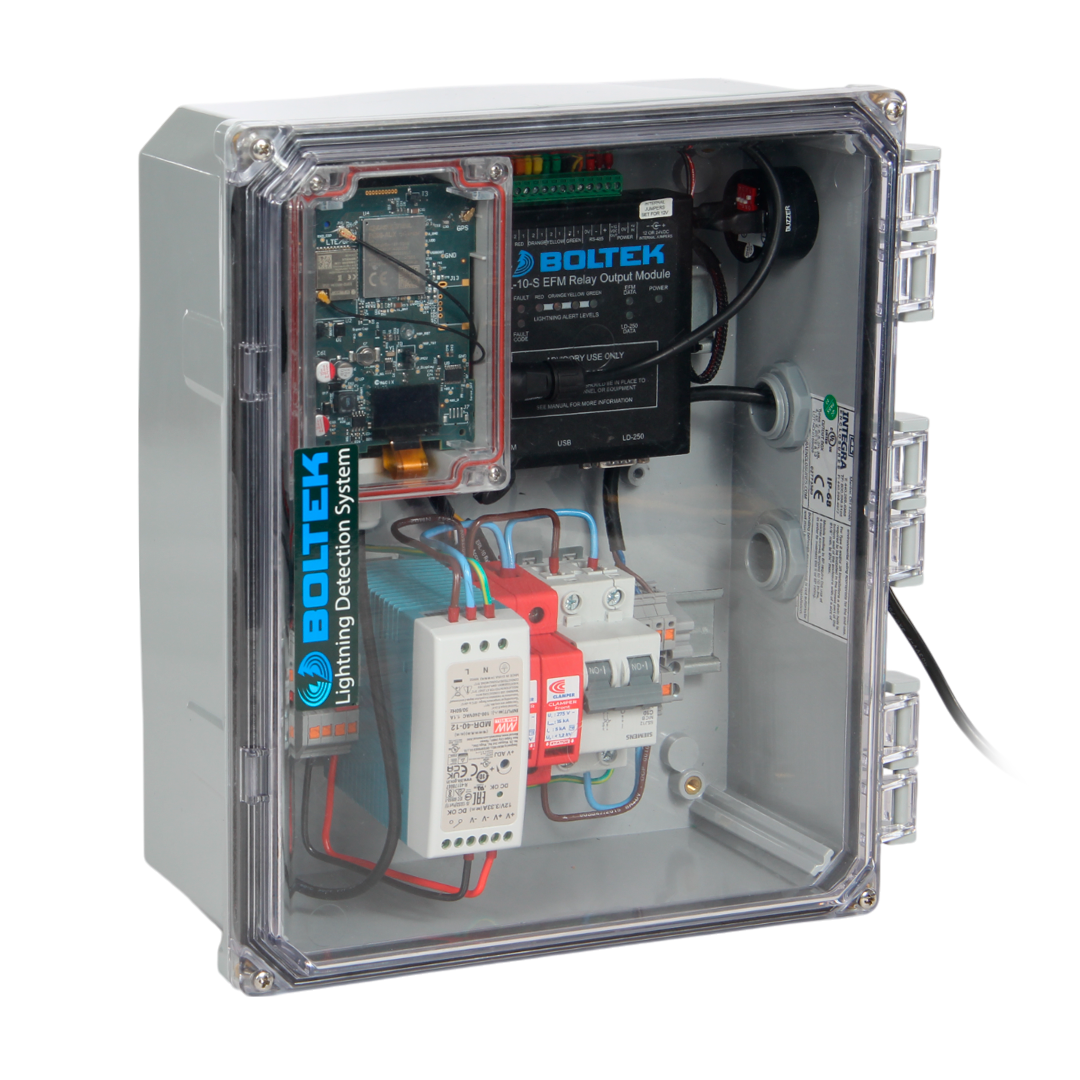

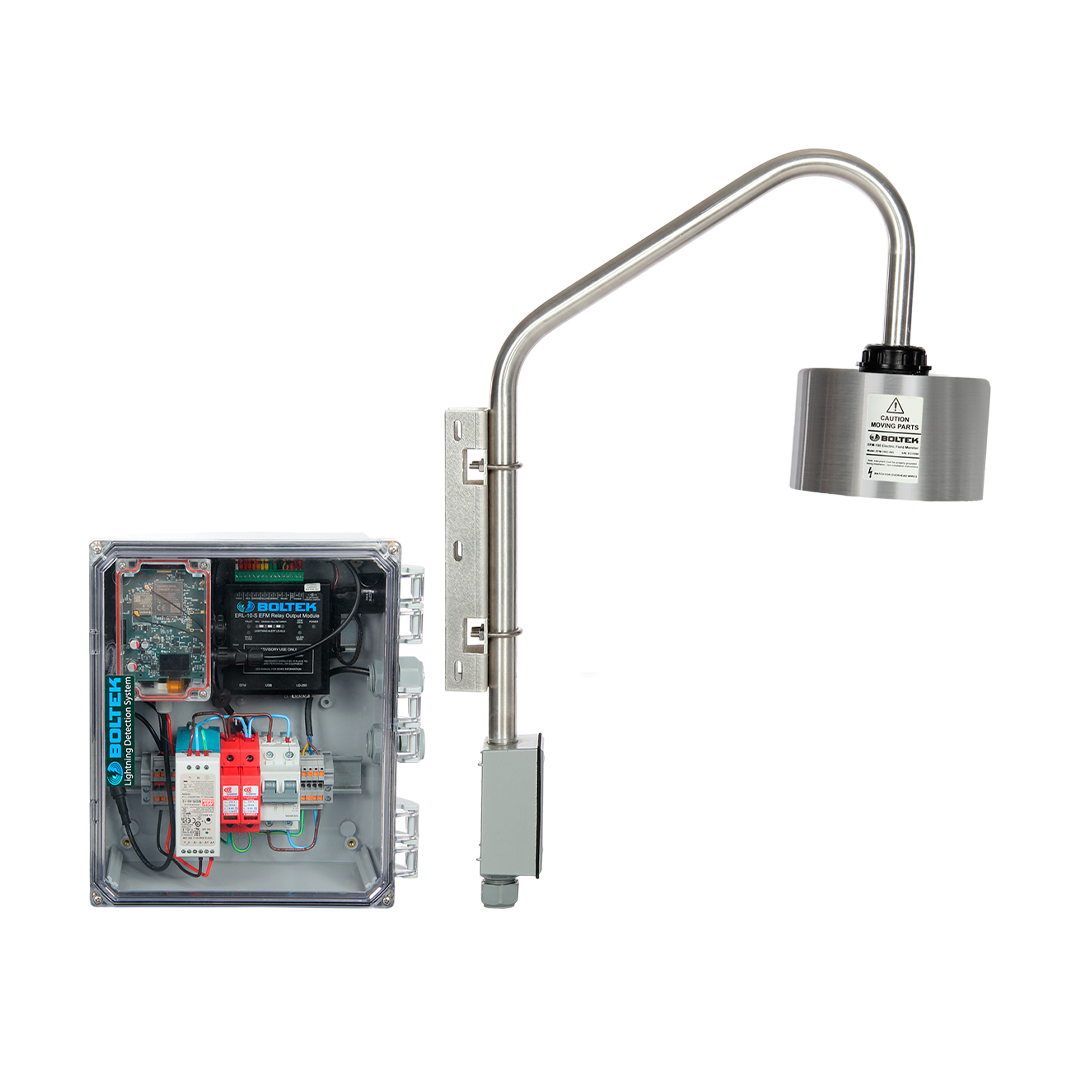

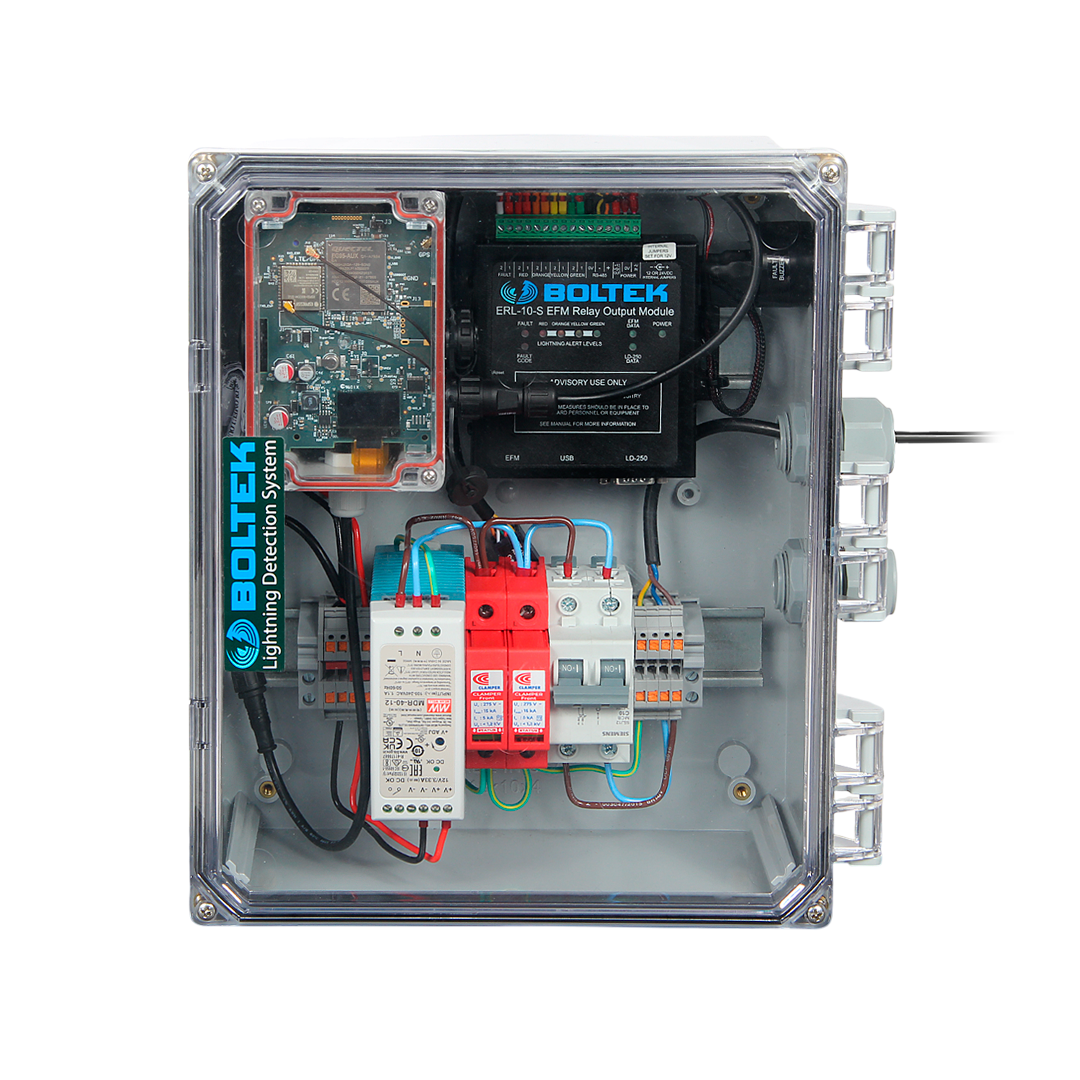

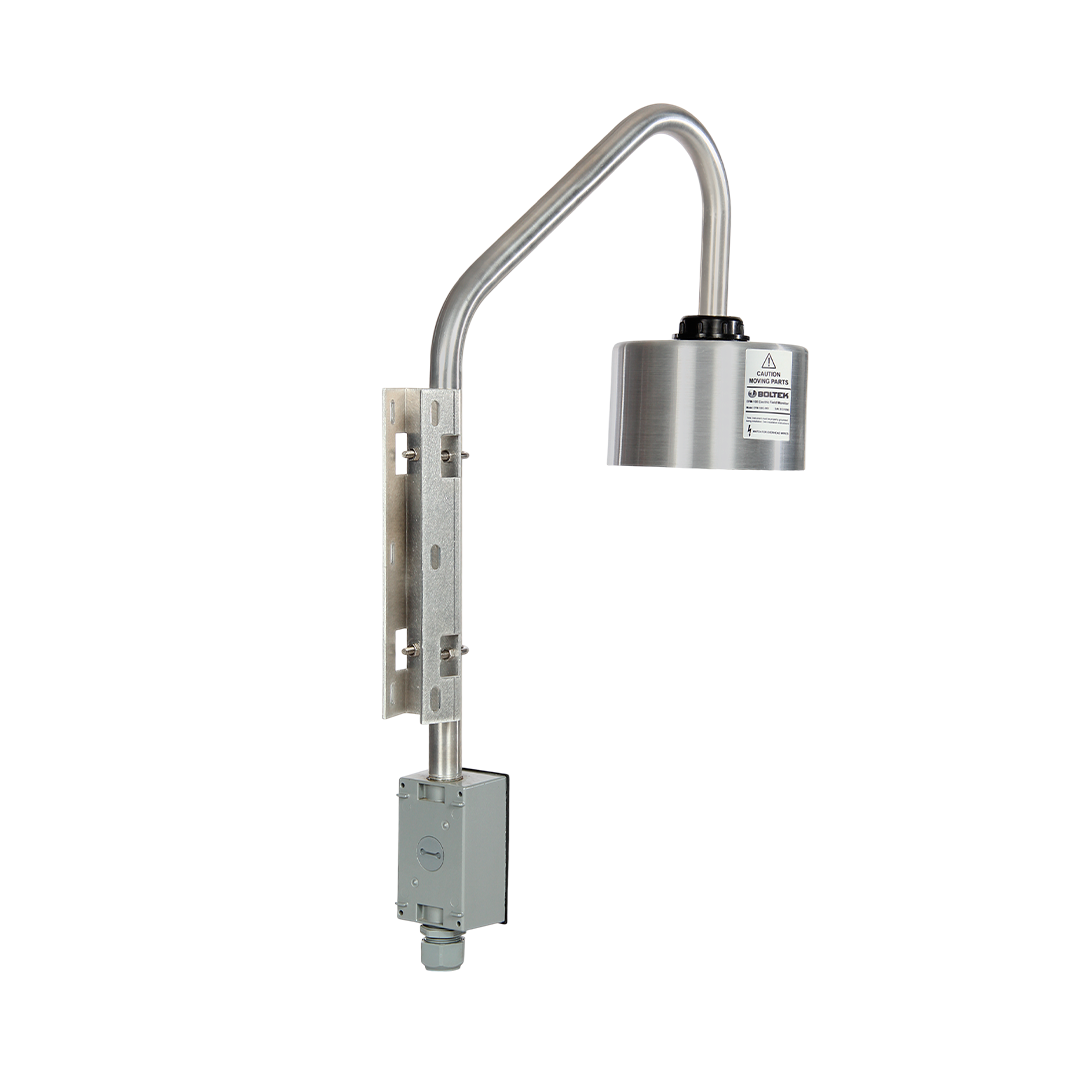

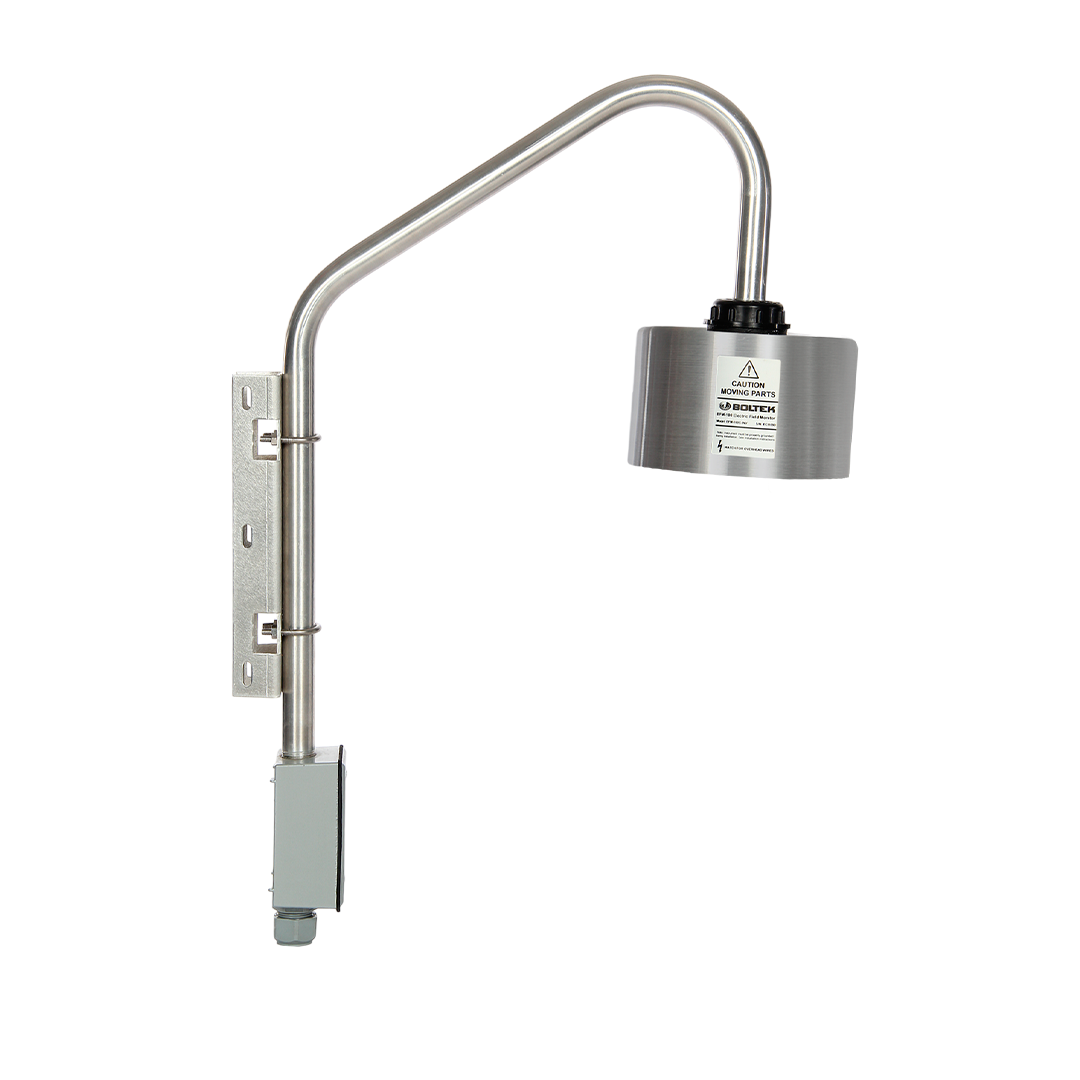

O Plugsensor Detector de Raios é um equipamento para monitoramento de atividade elétrica atmosférica, oferecendo detecção precisa de descargas elétricas e variações no campo elétrico que antecedem tempestades. O sensor possui um alcance de até 38 km e, com dados em mão, é possível tomar ações para antecipar riscos e proporcionar maior segurança operacional. O dispositivo oferece notificações em tempo real pelo aplicativo e integração via API, possibilitando compartilhar de dados para sistemas de monitoramento e automação.

  • Medição do campo elétrico.
  • Comunicação padrão RS485.
  • Alta precisão com alcance de 38km.
  • Proteção IP44.
  • Maior segurança para tomada de decisão.

Especificações

Parâmetro Tipo Descrição
Rede Wi-Fi 802.11bgn 2,4Ghz
Método de autenticação Livre/WPA/WPA2
2G / 3G / 4G CDMA/HDR/GSM/GPRS/EDGE/WCDMA/HSDPA/HSUPA/HSPA
+TDSCDMA/TDD LTE/FDD LTE
Rede Opcionais Ethernet Módulo de comunicação adicional para cabo RJ45
Satelital Módulo de comunicação adicional Satelital
LoRaWAN Módulo de comunicação adicional LoRaWAN
Processador Dual Core 240Mhz (600DMIPS)
Memória SPI Flash 16MB
Período Entre Leituras dos Sensores Minutos 1, 2, 3, 4, 5, 10 ou 15 minutos (ajustável)
Armazenamento/ Datalogger Dias 1, 2, 3 ou 4 minutos — Somente on-line (Plugminute)
5 minutos — Mais que 90 dias de informação
10 minutos — Mais que 180 dias de informação
15 minutos — Mais que 270 dias de informação
Antena GNSS GPS Sistema Global Por Navegação Por Satélite
Bateria Íons de Lítio 4000mAh (recarregável)
Tipo Selada
Duração Mínima 3 dias (72 horas)
Vida Útil 3 anos (36 meses)
Temperatura de Operação Externo -10°C a +60°C
Alimentação Painel Solar 10W, 18V/600mA, Off-Grid
Fonte Fonte 12v3.36a
Case Policarbonato Com proteção UV e vedação industrial
Grau de proteção IP66 — resistente a poeira e jatos de água
Display Monocromático 0.96”, 128X64 pixels
Registro Anatel 07483-24-12364
Portas Para Sensores Conexões Três portas de comunicação para sensores RS485 ModBus
Parâmetro Tipo Descrição
Portal Web Acesso Portal que permite a visualização dos dados coletados da estação em tempo real
Disponibilidade Tempo Superior a 99,95%
Aplicativo Android/iOS Acesso Aplicativos que permitem a visualização dos dados da estação em tempo real
API Integração API REST que permite a interoperabilidade entre sistemas
Limite 5.000 acessos grátis por mês por Estação
Protocolo HTTPS
PlugAPI Pro Acesso Planos para mais de 5.000 acessos por mês
Protocolo NTCIP Integração Protocolo que permite conectividade diretamente com a estação. Atende à resolução nº 3.323, de 18/11/2009 ANTT
Dados Históricos Disponibilidade Dados históricos processados disponíveis por 5 anos
Parâmetro Descrição
Interface de Saída RS485 / Modbus-RTU
Distância de Medição 0 a 38 Km
Faixa de Campo Elétrico -20 KV/m a 20 KV/m
Precisão 5% ± 0,05 KV/m
Tempo de Resposta 0,1 segundo
Resolução 0,01 KV/m
Fonte de Alimentação DC 12 VDC – 14 VDC; 0,5 A
Fonte de Alimentação AC 120 VAC a 240 VAC
Consumo de Energia 4 W
Material Alumínio
Classificação IP IP44
Dimensões 66cm x 25,4cm x 28cm
Peso 1 Kg
Peso de Envio 5,75 Kg
Temperatura de Operação -40 a 60° C
Faixa de Umidade 0 a 99%
