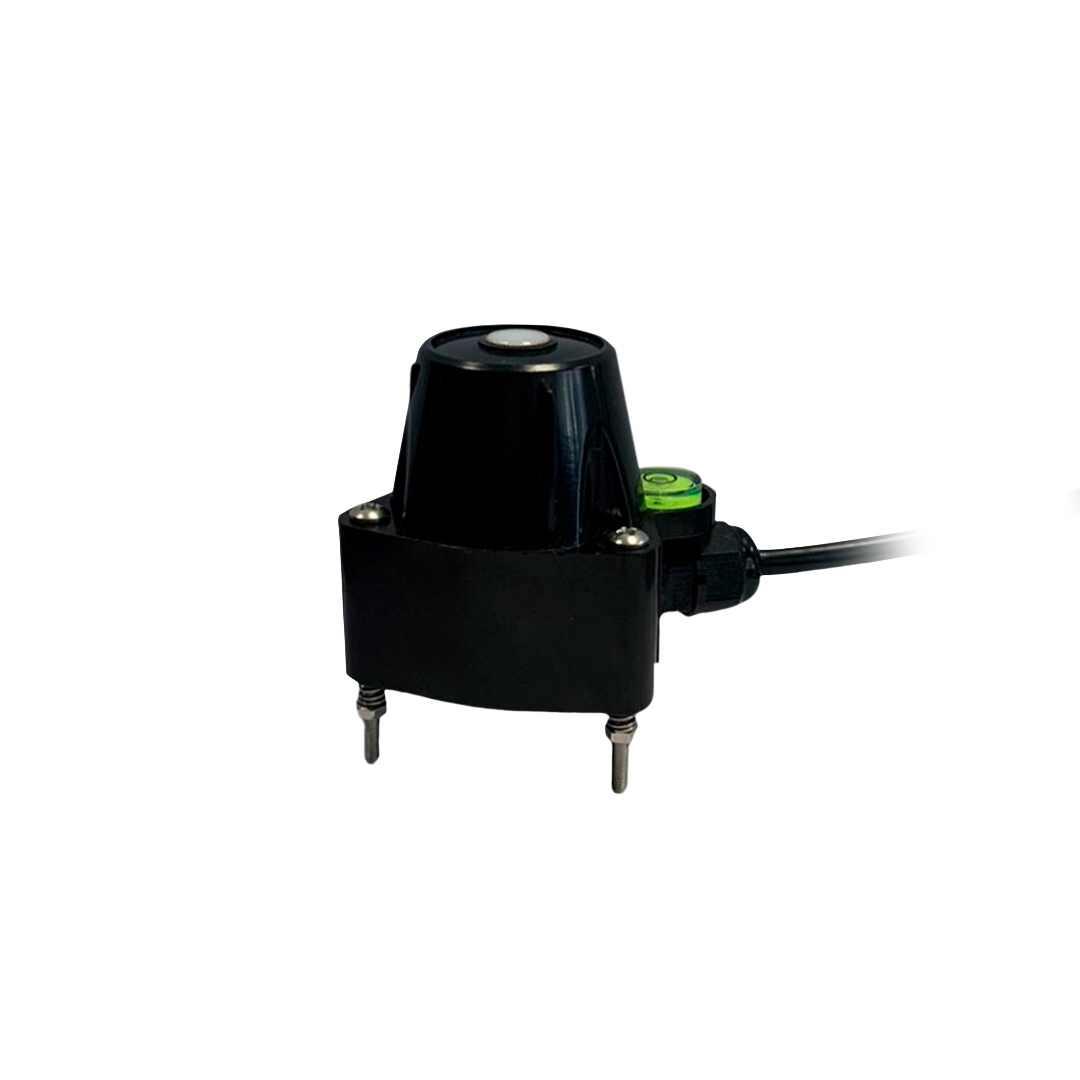

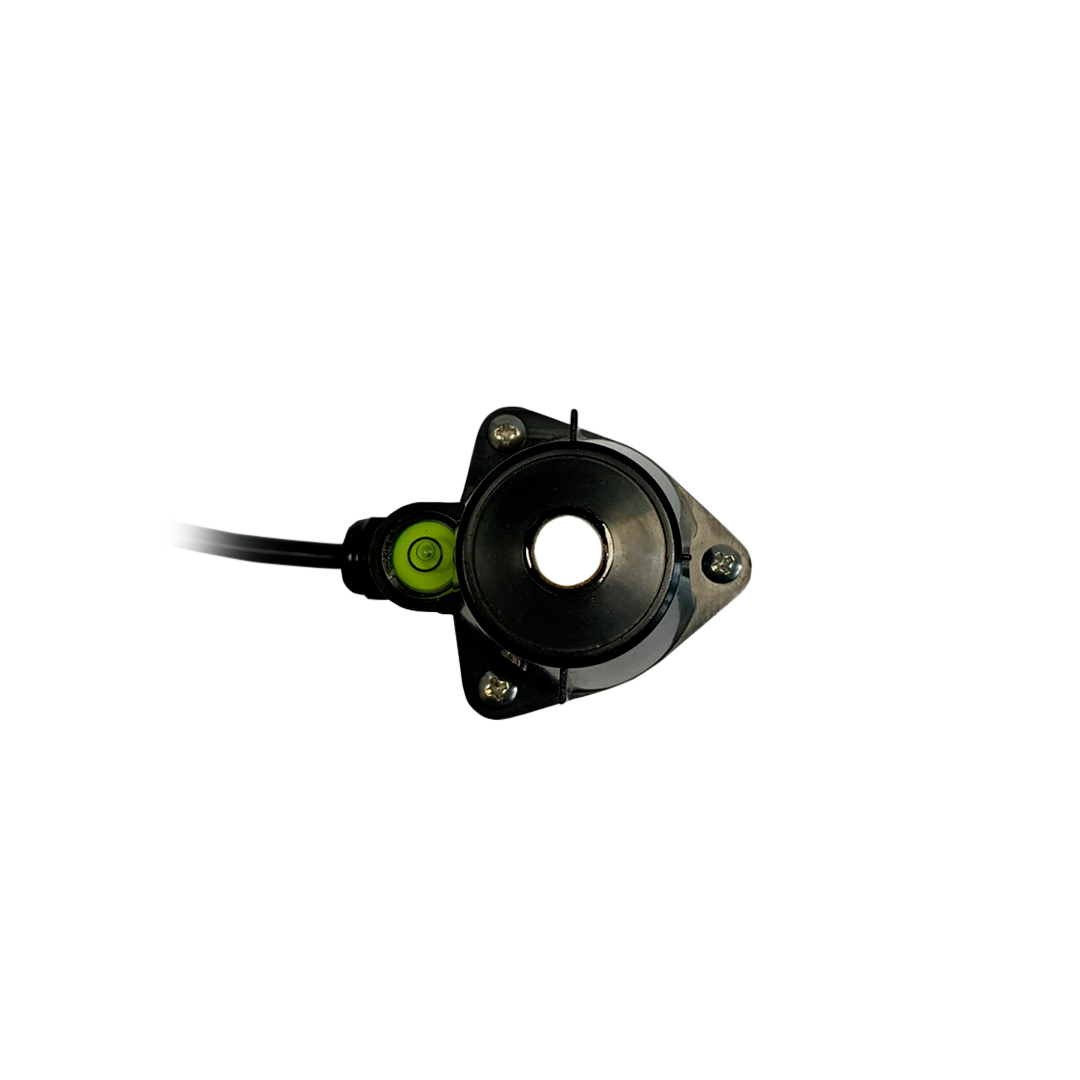

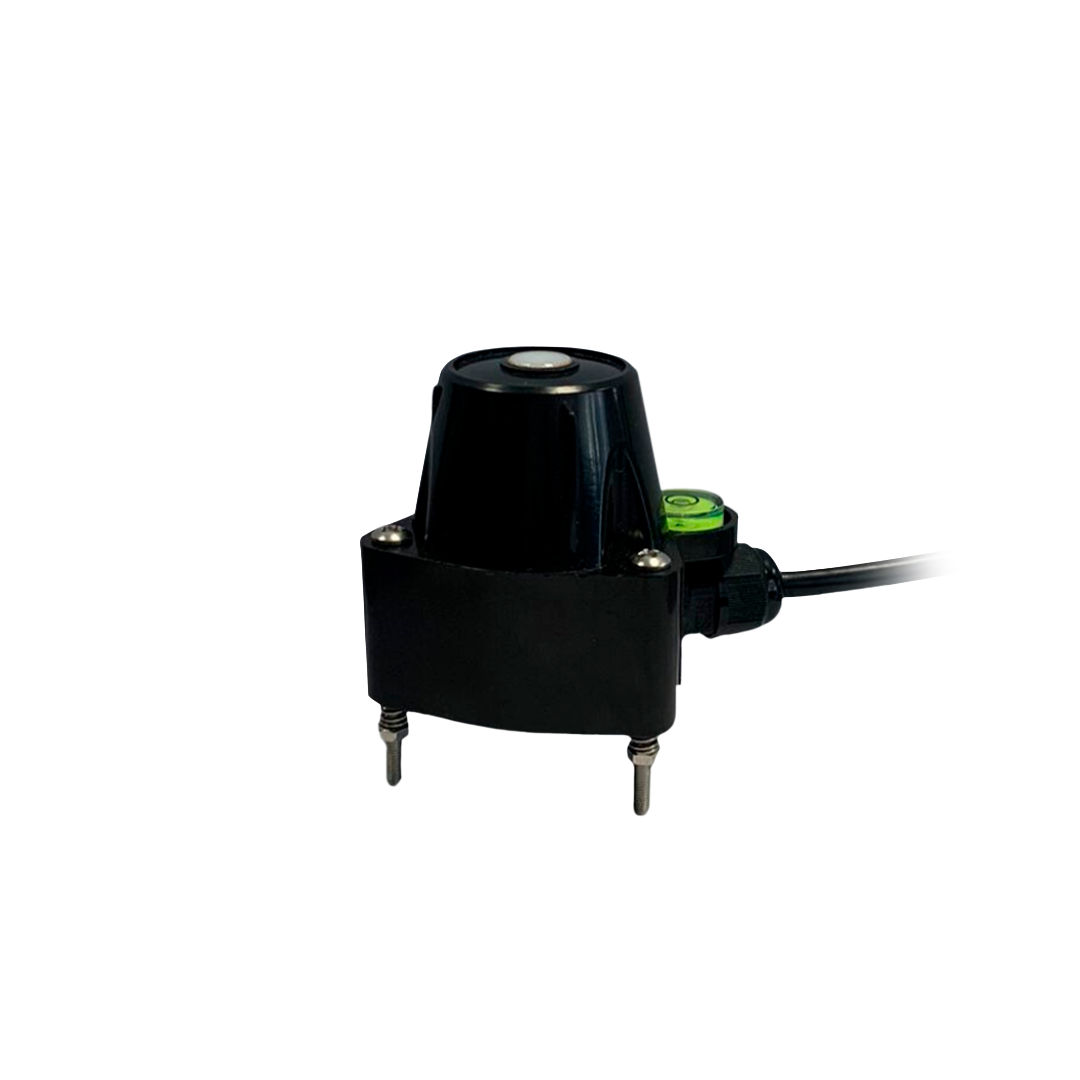

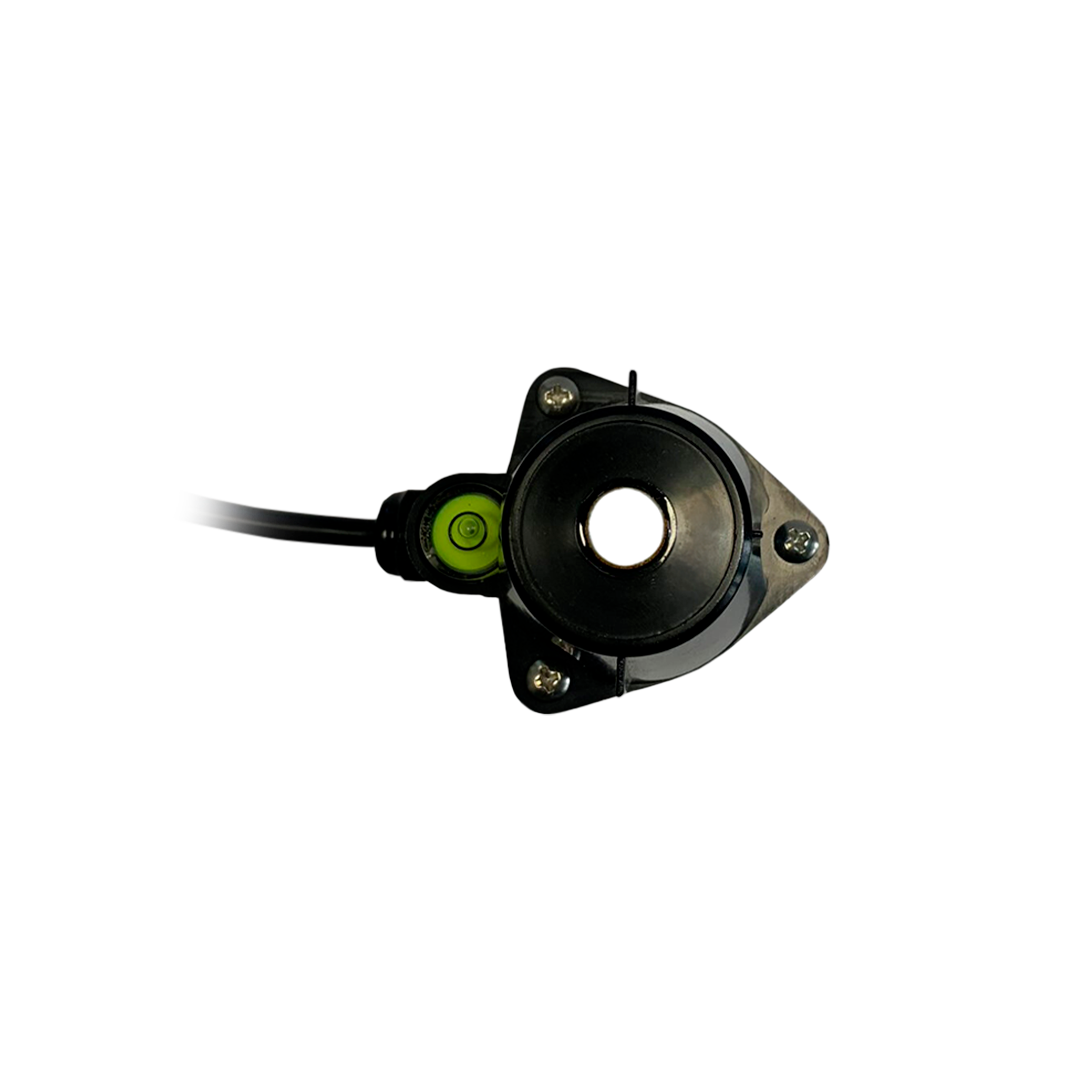

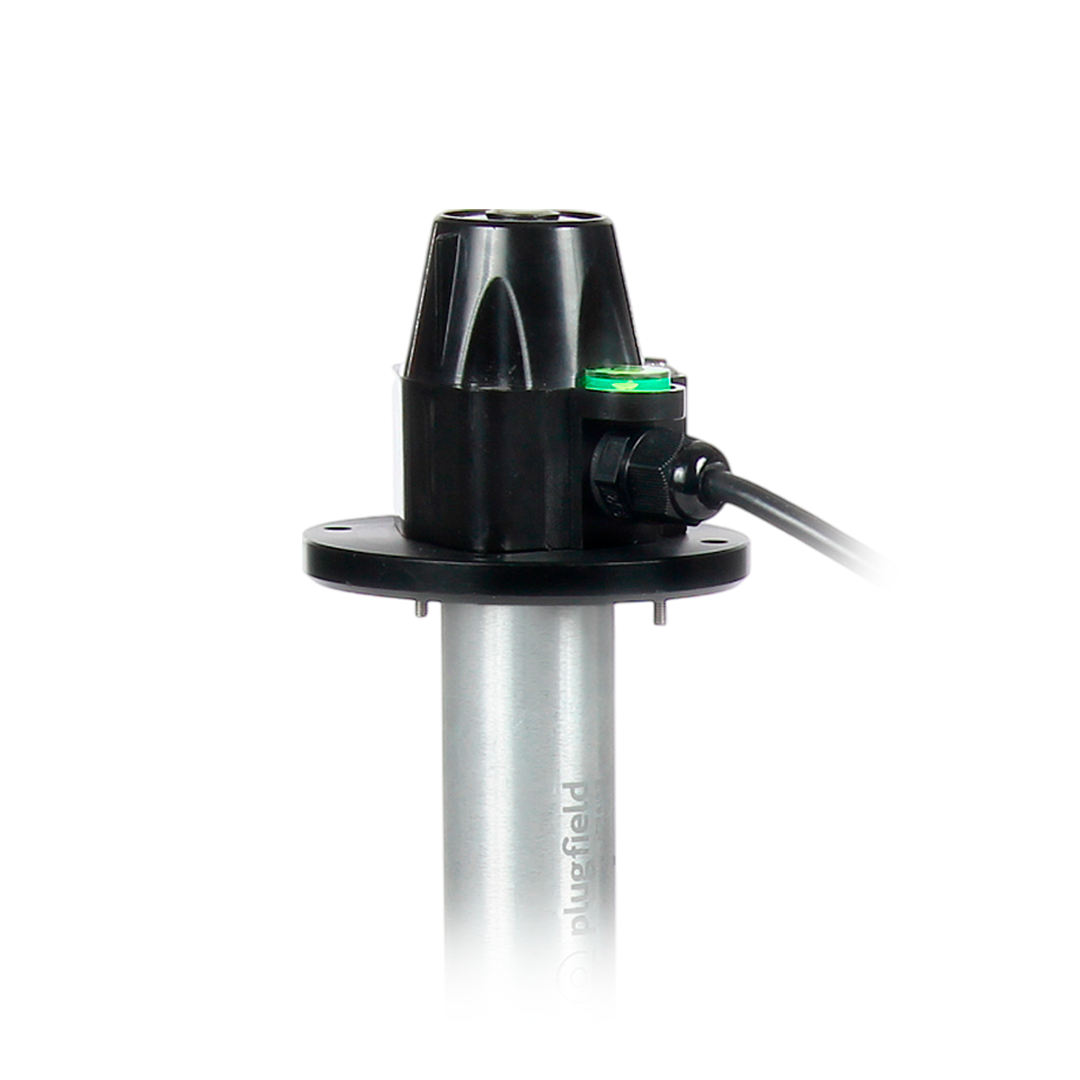

O Plugsensor Radiação Solar Total (Fotodiodo) é um sensor utilizado para a medir a irradiação solar global incidente em uma superfície. Com ele é possível capturar a radiação solar proveniente de todas as direções, a luz direta do sol, a luz difusa do céu e nuvens.
| Especificações | |||
| Interface de saída | Tensão analógica 0-2V (resistência de saída ~0ohm) | Corrente analógica 4-20mA (Resistor de carga <500ohm) | RS485 Modbus-RTU |
| Fonte de energia | 3.9-30V/DC | 12-30V/DC | 3.9-30V/DC |
| Consumo de energia | 7mA@24V DC | 30mA@24V DC (com sinal de saída de 20mA) | 7mA@24V DC |
| Faixa de medição | Faixa: 0-2000W/m², precisão 5%, resolução: 1W/m² | ||
| Faixa espectral | 400-1100nm | ||
| Erro de direção | Porcentagem de leitura: ± 3% (0 – ± 70°); ±10% (±70 – ±85°) | ||
| Proteção | IP66 | ||
| Temperatura de proteção | -40~85°C | ||

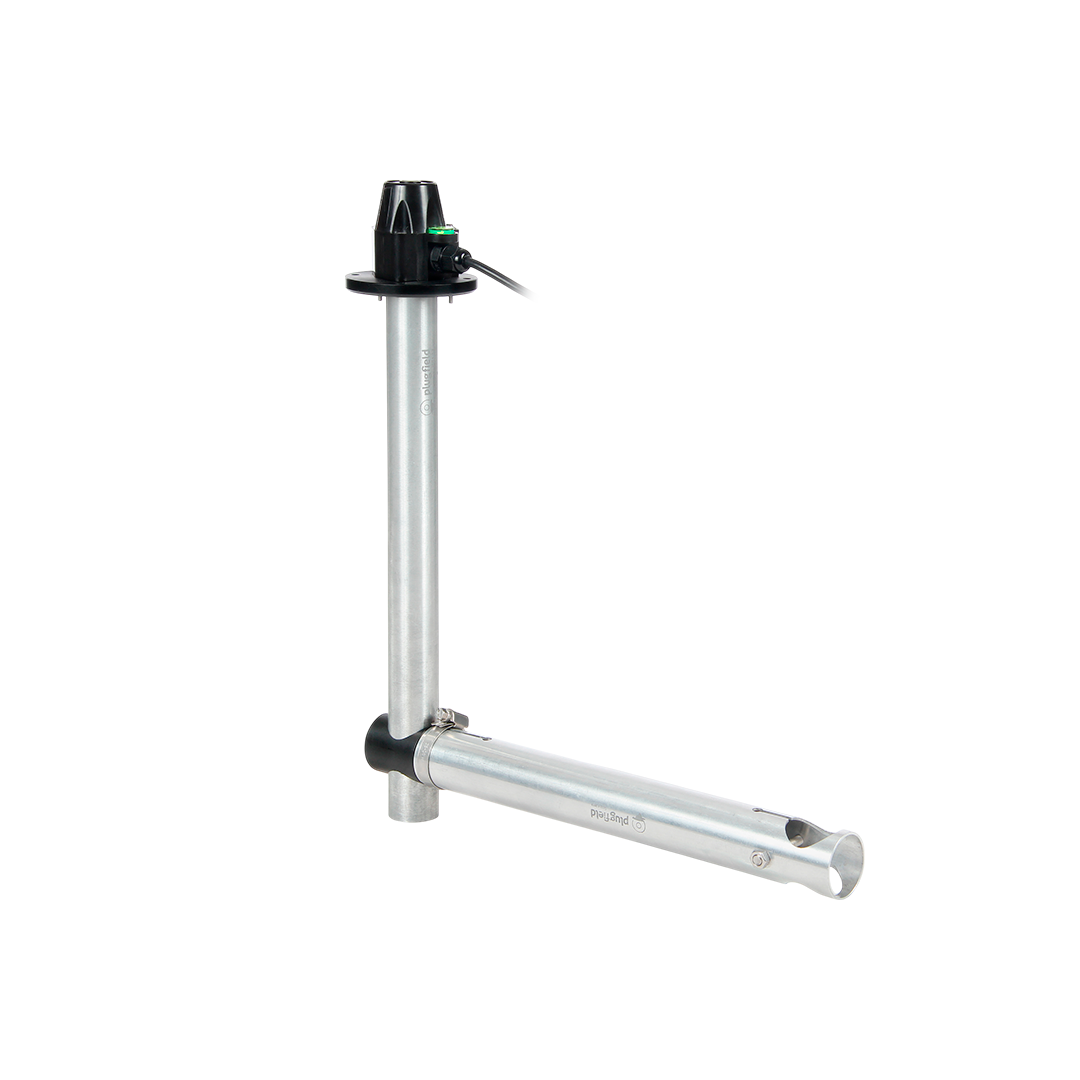

| Instalação | Orifício do parafuso * 3 | ||
| Comprimento do cabo | 2 metros ou personalizado | ||
| Dimensão | 75*55*58 |
